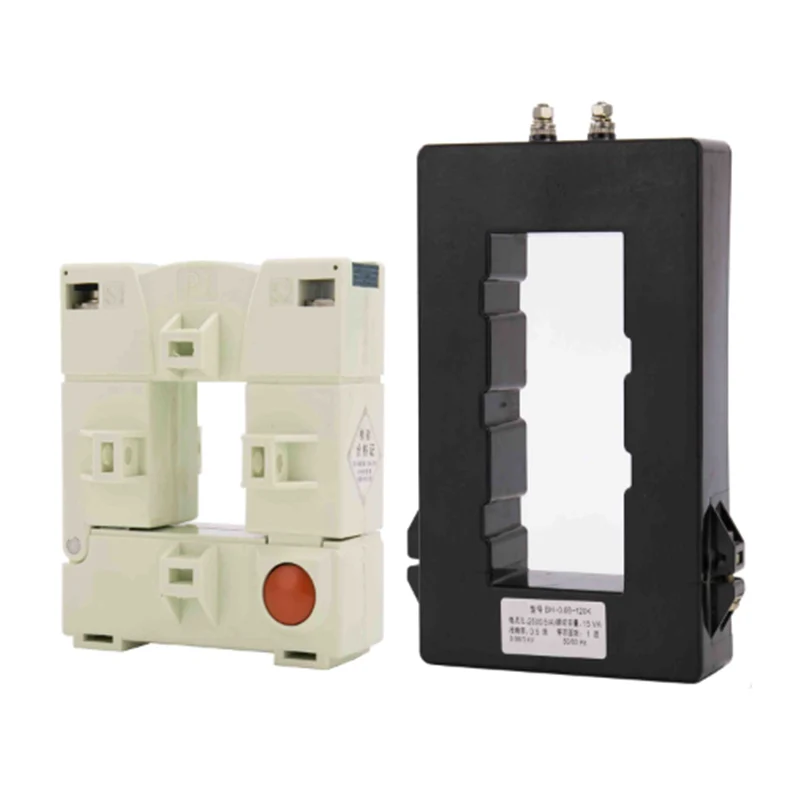

BH-0.66 시리즈 K 전류 변압기

BH-0.66 시리즈 K 전류 변압기는 CT의 분할 코어 유형입니다. 주로 케이블 또는 버스 막대 응용 프로그램 및 현재 측정 및 모니터링에 사용됩니다. 스플릿 코어 디자인을 사용하면 연결된 회로를 연결하지 않고 개방, 설치 및 닫을 수 있습니다. 참고 : CT의 손상과 개인 부상 및 사고를 피하기 위해 CT 설치 중에 개방형 2 차 와인딩이 엄격히 금지되어 있음을 명심하십시오.

문의 보내기

제품 설명

BH-0.66 시리즈 K 전류 변압기 오픈 타입 전류 변압기는 주로 케이블 또는 버스 바에서 사용되며 전류의 측정 및 모니터링으로 사용되며 전원 공급 장치 상황에서 조립됩니다.

참고 : 현재 변압기의 조립은 현재 변압기의 손상을 피하고 장비 또는 개인 상해 사고를 피하기 위해 두 개를 열어야합니다.

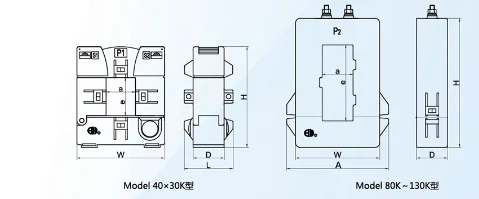

사양 및 치수

모델	개요 차원 (MM)						창 치수 (mm)
모델	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

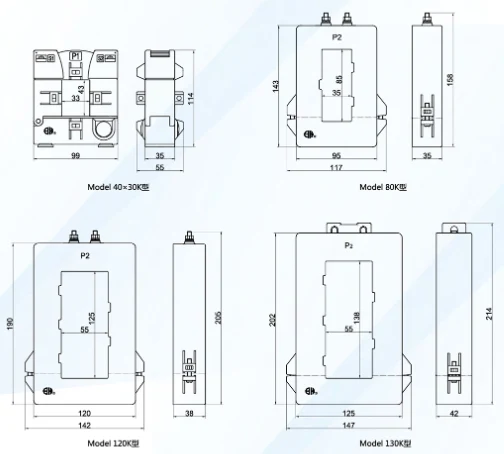

도표

기술 매개 변수

모델		40x30k	80k	120K	130K
정확도 클래스		0.5 1	0.5 1 2	0.5 1	0.5 1
1 차 전류/보조 현재 (a)		(VA) 등급 부담 (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

조리개 선택

섹션 (m㎡) 수의 수 핵심 와이어		16	25	35	50	70	95	120	150	185	240
1 코어	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1 코어	yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3CORES	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3CORES	yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4CORES (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4CORES (3+1)	yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4CORES	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4CORES	yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
