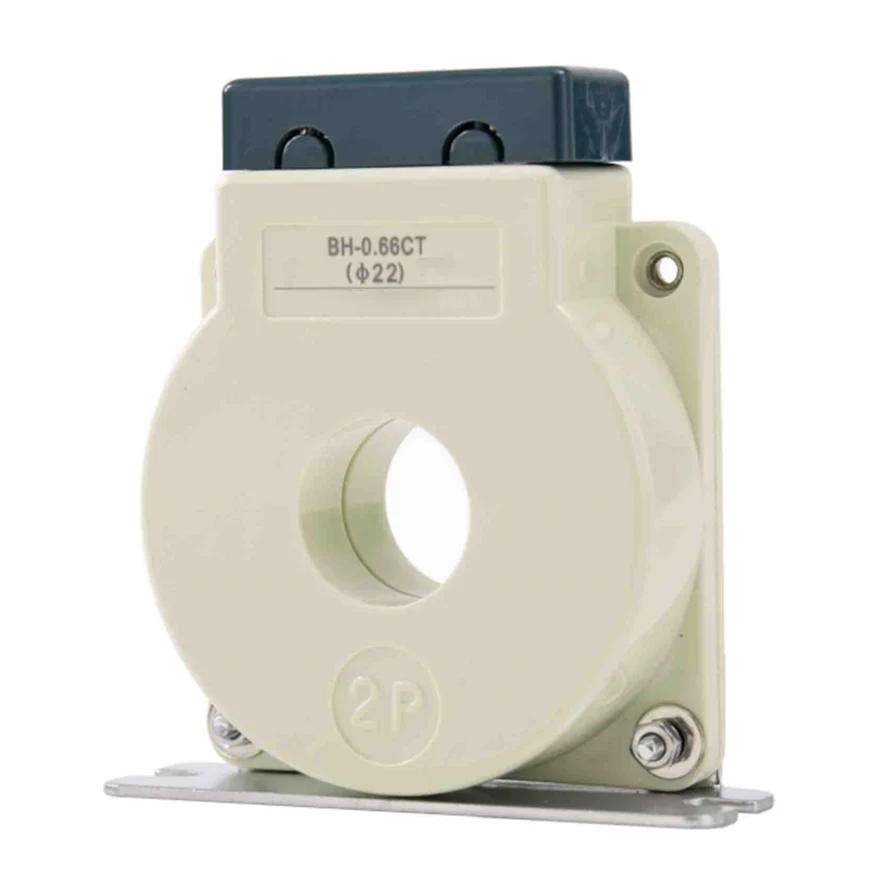

BH-0.66 시리즈 V 전류 변압기는 저전압 전기 시스템에서 정확한 전류 측정 및 모니터링을 위해 설계되었습니다. 이 변압기는 에너지 관리, 전력 분배 및 산업 응용 분야에 널리 사용되므로 신뢰할 수 있고 정확한 성능을 보장합니다.
. 높은 정확도 : BH-0.66 시리즈 V는 현재 변압기에 대한 국제 표준을 충족하는 탁월한 측정 정확도를 제공합니다.
. 소형 디자인 : 작고 가벼운 구조는 제한된 공간에서 쉽게 설치할 수 있습니다.
. Wide Current Range: Suitable for a broad range of current measurements, making it versatile for various applications.
. 내구성 구조 : 고품질 재료로 구축되어 장기 신뢰성과 환경 요인에 대한 저항력을 보장합니다.
. 안전 준수 : 관련 안전 및 성능 표준을 준수하여 중요한 응용 분야에서 마음의 평화를 제공합니다.
• 에너지 관리 시스템
• 전력 분배 네트워크
• 산업 자동화
• 재생 가능 에너지 시스템
기술 사양 :
• 정격 전압 : 0.66kV
• 빈도 : 50/60 Hz
• 정확도 클래스 : 0.5, 1.0
• 단열 수준 : 3kV
• 작동 온도 : -25 ° C ~ +70 ° C
원형 창, φ15 ~ φ130에서 창 6e가있는 둥근 창 및 다중 케이블. 계측 및 미터링에 사용되는 경우에 적절하게 사용됩니다. 플레임 지연 PC 케이싱. 특수 요구 사항을 충족하기 위해 외부 알레 디자인의 다중 선택.

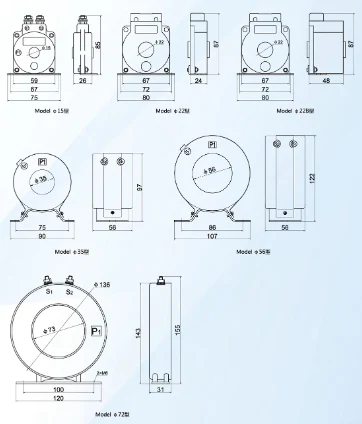

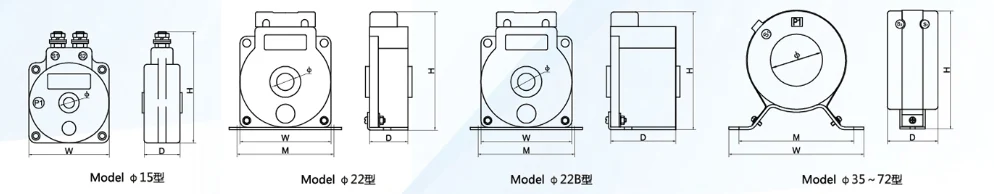

| 모델 | 개요 차원 (MM) | 창 치수 (mm) | 설치 차원 (MM) | 설치 방법 | ||
| W | H | D | Φ | M | ||
| φ15 | 59 | 85 | 26 | 15 | I | |
| φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22B | 67 | 87 | 48 | 22 | 72 | H |
| φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| φ56 | 107 | 122 | 56 | 56 | 86 | H |
| φ72 | 120 | 155 | 31 | 73 | 100 | H |
| 모델 | φ15 | φ22 | φ22B | φ35 | φ56 | φ72 | |
| 케이블 직경 | φ15 | φ22 | φ22 | φ35 | φ56 | φ73 | |
| 정확도 클래스 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| 1 차 전류/보조 현재 (a) |
평가 부담 (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
