BH-0.66 시리즈 ⅱ 전류 변압기

BH-0.66 시리즈 구매에 오신 것을 환영합니다. ⅱ 현재 변압기에서 고객의 모든 요청은 24 시간 이내에 답변을받습니다. Sehnaider Electric은 전문 제조업체이며 BH-0.66 시리즈 ⅱ 현재 트랜스포머를 제공하고 싶습니다. 최고의 애프터 서비스 및시기 적절한 배송을 제공합니다.

문의 보내기

제품 설명

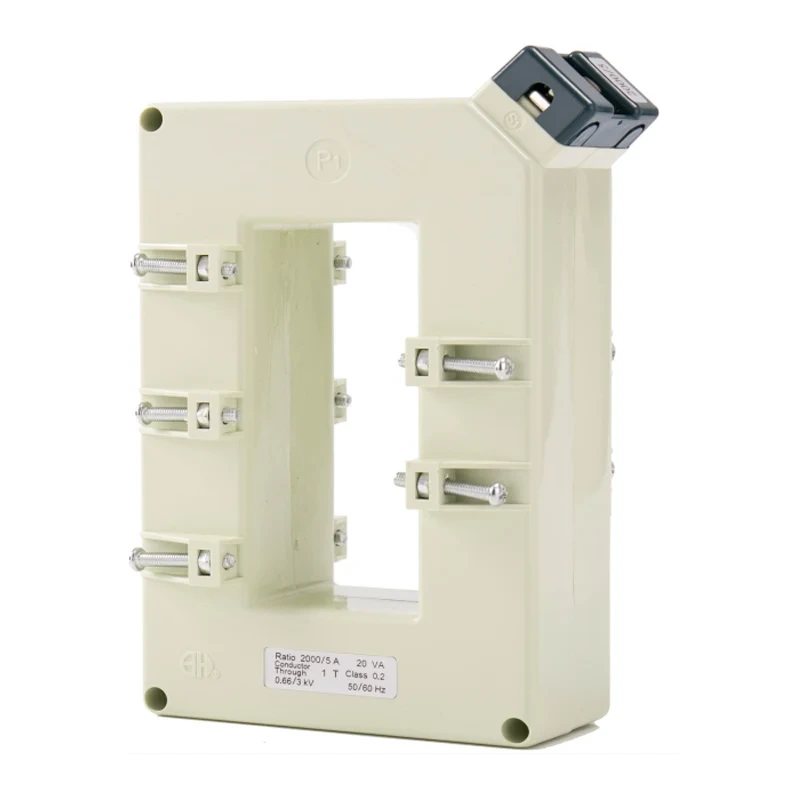

BH-0.66 시리즈 ⅱ 전류 변압기는 모니터링 및 제어 목적으로 높은 전류를 표준화 된 값으로 정확하게 측정하고 변환하도록 설계되었습니다. 고급 기술 및 정밀 엔지니어링을 통해이 현재 변압기는 다양한 산업 응용 분야에서 안정적인 성능과 내구성을 제공합니다.

특징:

. 높은 정확도 : BH-0.66 시리즈 ⅱ 전류 변압기는 정확한 수준의 정확도로 정확한 측정을 제공합니다.

. 광범위한 응용 : 전력 분배, 에너지 관리 및 장비 모니터링을 포함한 광범위한 산업 환경에서 사용하기에 적합합니다.

. 쉬운 설치 : 기존 시스템에 쉽게 설치하고 통합 할 수 있도록 설계되어 다운 타임 및 유지 보수 비용이 줄어 듭니다.

. 강력한 구성 : 가혹한 운영 조건을 견딜 수 있도록 구축되고 장기 성능 신뢰성을 보장합니다.

. 규정 준수 : 품질 및 안전에 대한 국제 표준을 충족하여 산업 규정 준수를 보장합니다.

케이블뿐만 아니라 여러 버스 바에 맞는 직사각형 (수평) 창. 주로 케이싱 내부 에폭시 수지로 채워진 계측 및 계량에 주로 사용됩니다. 넓은 비율 범위의 14 가지 크기.

요구 사항.

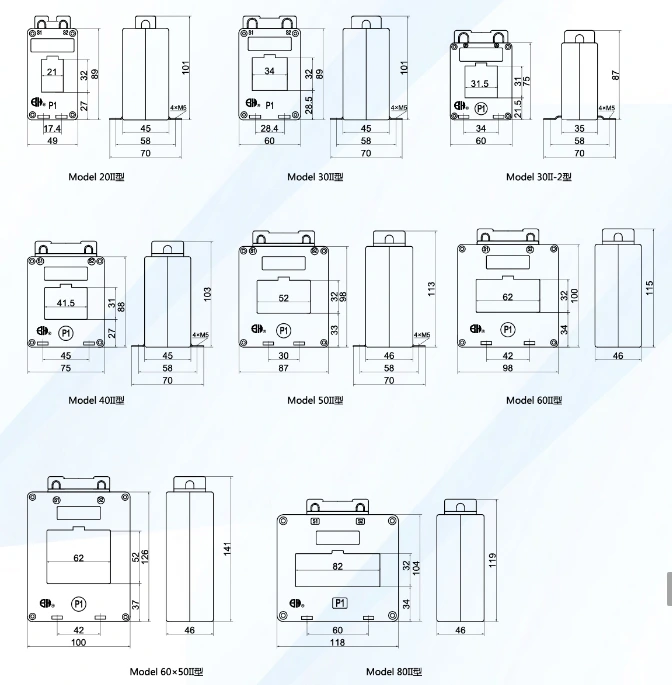

사양 및 치수

모델	컷 라인 치수 (mm)				wndow 이량 체 (mm)		설치 차원 (MM)				설치 방법
모델	W	H	D	b	a	e	M			N	설치 방법
20ii	49	101	45	27	21	32	17.4			58
30ii	60	101	45	28.5	34	32	28.4			58	ae
30ii-2	60	87	35	21.5	31.5	31	34			58	ae
40ii	75	103	45	27	41.5	31	45			58	ae
50ii	87	113	46	33	52	32	30			58	ae
60ii	98	115	46	34	62	32	42				이자형 에프
60x50ii	100	141	46	37	62	52	42				이자형 에프
802	118	119	46	34	82	32	60				이자형 에프
80x50ii	120	141	47	37	82	52	60				이자형 에프
80x70ii	123	167	47	37	85	78	60				이자형 에프
100ii	140	127	48	38	102	32	60				e f
100x50ii	142	149	47	39	102	54	80				이자형 에프
100x80ii	145	183	50	40	105	88	80				이자형 에프
120x50ii	167	151	49	40	122	53	80				이자형 에프
120x80ii	170	186	50	42	125	88	80				이자형 에프
130ii	176	133	46	41	135	36	33	40	33		이자형 에프
150ii	195	155	50	42.5	155	54	100				D
180ii	224	133	48	41	181	36	45	45	45		e f
200ii	244	133	51	41	204	34	50	50	50		이자형 에프
220x50ii	280	190	60	60	225	55	65	54	65		e f
170x100ii	257	220	61	50	170	105	40	75	40		e f
100x140ii	205	260	60	51	105	142	50				D

도표

BH-0.66 Series Ⅱ Current Transformers

기술 매개 변수

모델		20ii	30ii	30ii-2	40ii	50ii	60ii	60x50ii	802
Max Bushar 크기/수량		20x10/1-2	30x10/1-2	30x10/1-2	40x10 / 1-2	50x10/1-2	60x10/1-2	60x10/2-3	80x10/1-2
정확도 클래스		0.5 1	0.5 1	0.5 1	0.2 0.5 1	02 0.5	0.2 0.5	0.2 0.5	0.2 0.5
1 차 전류/보조 현재 (a)		평가 부담 (VA)
100	5	2.5	25	2.5	25
125		2.5	25	2.5	2.5
150		25	2.5	2.5	2.5	2.5
200		5	5	5	5	5
250		5	5	5	5	5	5
300		5	5	5	5	5	5	5	5
400		5	5	5	5	5	5	5	5
500		5	5		10	10	10	10	10
600			5		5 10 15	10	10	10	10
750 (800)			5		5 10	5 10	5 10	5 10	5 10
1000					15	15	15	15	15
1200 (1250)					20	20	20	20	20
1500 (1600)						20	20	20	20
2000							20	20	20
2500								30	30
