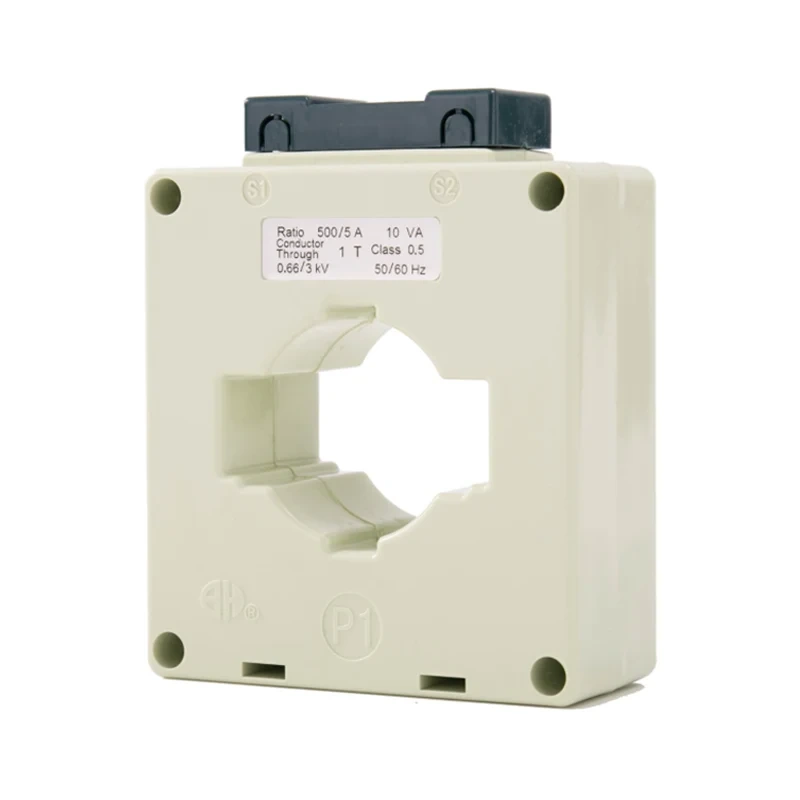

BH-0.66 시리즈 III 전류 변압기는 현대 전기 시스템의 요구를 충족 시키도록 설계되어 광범위한 응용 분야에 대한 정확하고 신뢰할 수있는 전류 측정을 제공합니다. 이 변압기는 정밀하고 내구성을 염두에두고 구축되어 다양한 환경에서 장기적인 성능을 보장합니다.
. 높은 정확도 : BH-0.66 Series III는 탁월한 정확도를 제공하여 산업 및 상업용 응용 분야에 대한 정확한 전류 측정을 보장합니다.
. 컴팩트 한 디자인 : 작고 가벼운 디자인을 통해이 변압기는 많은 공간을 차지하지 않고도 기존 시스템에 쉽게 설치하고 통합 할 수 있습니다.
. 광범위한 응용 분야 : 에너지 관리, 전력 모니터링 및 보호 시스템에 사용하기에 적합한 BH-0.66 Series III는 다목적이며 다양한 요구에 적응할 수 있습니다.
. 강력한 구조 : 고품질 재료로 제작 된이 변압기는 습도, 온도 변동 및 기계적 응력과 같은 환경 적 요인에 저항력이있어 시간이 지남에 따라 안정적인 작동을 보장합니다.
. 표준 준수 : BH-0.66 시리즈 III은 국제 표준을 준수하여 산업 규정에 따라 안전 및 성과를 보장합니다.

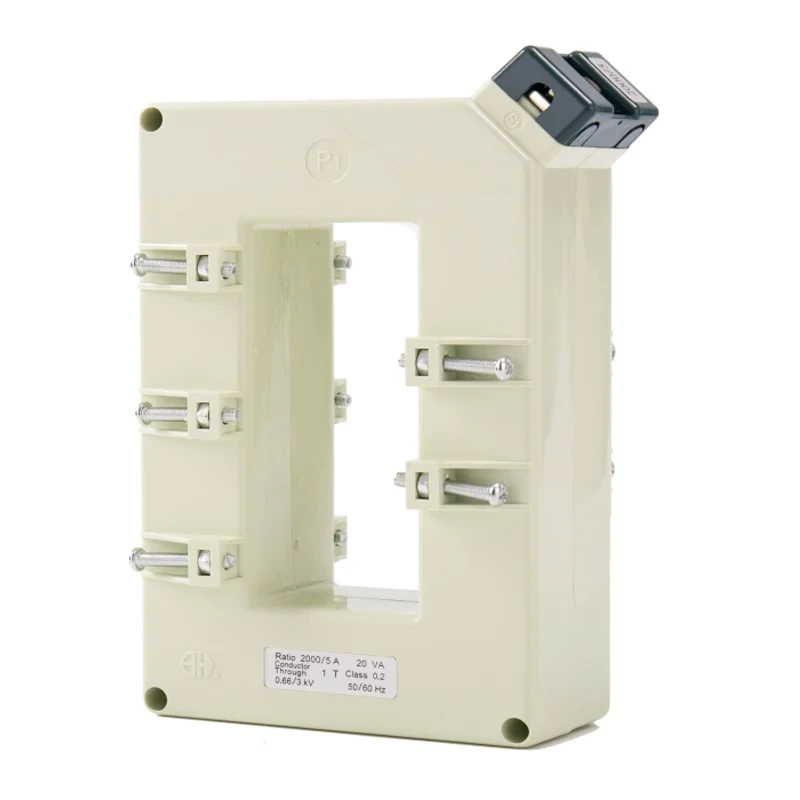

직사각형 (수직) 단일 또는 다중 버스 바, 특히 수직 버스 바에 맞는 직사각형 (수직) 창. 계측 및 계량에 적절하게 사용됩니다. Fullil에 디자인 된 전원 공급 장치 시스템의 계측 요구 사항.

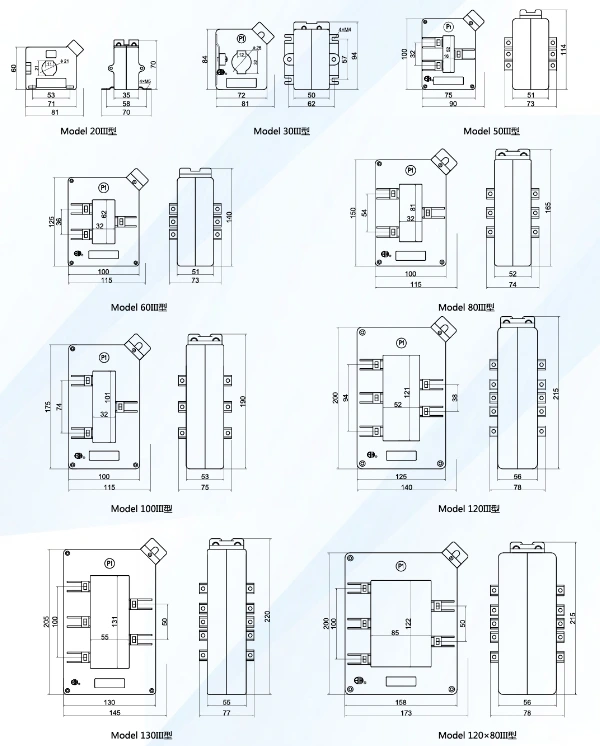

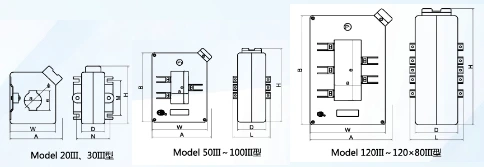

| 모델 | 개요 차원 (MM) | 윈도우 디레 미션 (MM) | irctr btioral dimendon (mm) | 설치 방법 | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 케이스 | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120III | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130III | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80III | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| 모델 | 209 Clerf | 30iii | 50iii | 60 케이스 | 80ium | 100iii | 120III | 130III | 120x80III | |
| 케이블 직경 | φ21 | φ26 | ||||||||
| Max Bushar 크기/수량 | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| 정확도 클래스 | 0.5 1 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 02 0.5 | |
| 1 차 전류/보조 현재 (a) |
평가 부담 (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
