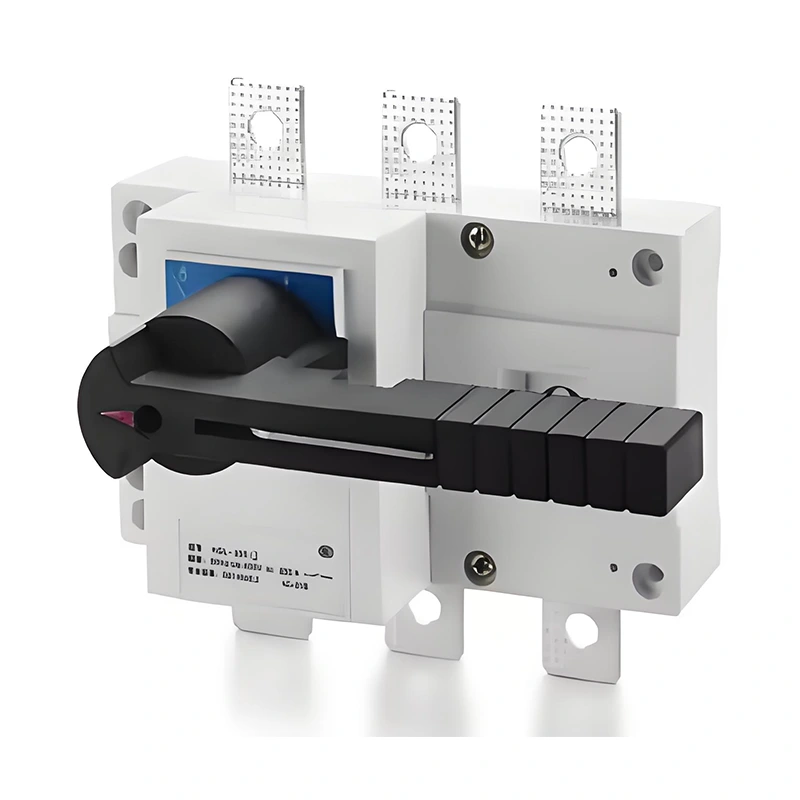

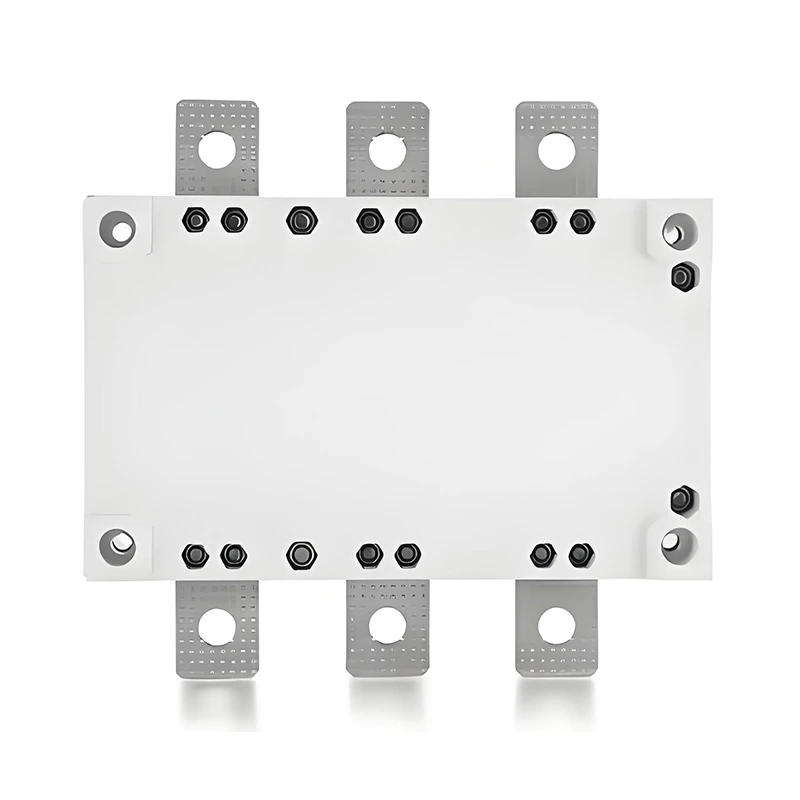

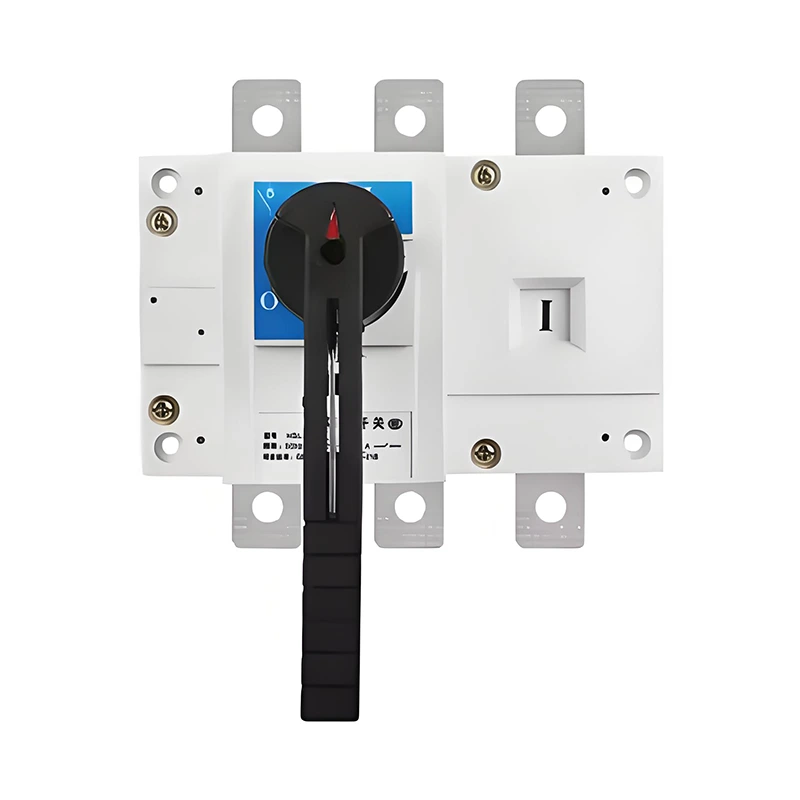

HGL 시리즈 부하 분리 스위치

도매 HGL 시리즈로드 격리 스위치에 오신 것을 환영합니다. 고객의 모든 요청은 24 시간 이내에 답변을받습니다. Sehnaider Electric은 전문 제조업체이며 HGL 시리즈 부하 분리 스위치를 제공하고 최고의 사후 판매 서비스와시기 적절한 배송을 제공합니다. 부하 분리 스위치는 실시 부분에서 정전 부분을 분리하고 결함이있는 장비를 분리하거나 유지 보수를 수행하는 명확한 중단 점을 생성하는 장비 유형입니다.

문의 보내기

제품 설명

HGL 시리즈 부하 분리 스위치는 구조에서 연결 끊기기와 유사하지만 (둘 다 분리 상태에 보이는 분리 지점이 있음) 회로를 열고 닫는 데 사용될 수 있으며, 이는 회로 차단기와 유사합니다.

그러나 회로 차단기는 모든 회로를 제어 할 수 있지만 Aload Break 스위치는로드 전류 켜기 또는 끄기 만하거나로드 전류로 전환 할 수 있으므로 짧은 회로 결함 전류가 아닌 정상 조건에서 회로를 끄는 데만 사용됩니다. 그러나 그 구조는 손상없이 단락 시간의 결함 전류를 통과 할 수 있어야합니다.

아크 소화 장치 및로드 브레이크 스위치의 접촉은 하중 전류를 차단하고 연결하도록 설계되었으므로 대부분의 경우 퓨즈와 함께로드 브레이크 스위치를 사용해야하며 후자는 단락 결함 전류를 절단해야합니다.

하중 분리 스위치의 개구부 및 종료 주파수 및 작동 수명은 일반적으로 회로 차단기보다 높습니다.

1, 높은 파괴 용량

HGL로드 브레이크 분리 스위치 스위치는 높은 수준의 전류를 처리하도록 설계되어 하중 조건에서도 안전한 분리를 보장합니다.

2, 강력한 구조

내구성있는 재료로 제작 된이 스위치는 오래 지속되는 성능을 제공하며 가혹한 환경 조건을 견딜 수 있습니다.

3, 소형 디자인

HGL로드 브레이크 연결 해제 스위치의 작고 인체 공학적 설계는 공간 제약 환경에서도 쉽게 설치하고 유지 관리 할 수 있도록합니다.

4, 안전 메커니즘

아크 소화 챔버 및 가시 브레이크 표시기를 포함한 고급 안전 기능이 장착 된이 스위치는 작동 안전을 향상시킵니다.

5, 향상된 안전

전기 회로를 분리하는 신뢰할 수있는 수단을 제공함으로써 HGL로드 브레이크 분리 스위치는 전기 사고 및 장비 손상을 방지하는 데 도움이됩니다.

6, 유지 보수 효율 향상

이 스위치는 전기 장비를 빠르고 안전하게 분리하여 유지 보수를 용이하게하고 다운 타임을 줄일 수 있습니다.

7, 다양성

전력 분배, 산업 기계 및 상업용 전기 설치를 포함한 광범위한 응용 분야에 적합합니다.

8, 표준 준수

HGL로드 브레이크 분리 스위치는 국제 안전 및 성능 표준을 충족하여 규제 요구 사항을 준수합니다.

제품 매개 변수 세부 사항

7. 63 ~ 3150a의 전기 및 기계적 특성

기존 가열 전류 Lth			63A	100A	160a	250A	400A	630a	1000a	1250a	1600a	2000a	2500A	3150a
정격 절연 전압 UI (V)			750		800	1000
유전력 (V)			3000			3500
정격 임펄스 견해 투과 투표 UIMP (KV)			6		8	12
정격 작업 전압 UE (V)			AC400、600
정격 주파수			50Hz
활용 범주			AC-21、22 、23
평가 일하고 있는 현재의 (a)	AC440V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-23	50	80	160	250	400	630	800	1000	1250	1250	2000	2500
	AC660V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	80	100	200	315	400	630	630	800	1000	1000	1250
		AC-23	40	63	63	125	200	250	250	400	500	/	/	/
등급 제작 용량 (a)			10le
정격 브레이린 용량 (a)			8le
Capacty KCM (KA) 등급 단락 제작			1.7	1.7	12	17	30	40	70			70
1S 짧은 시간 내시 견적 현재 LCW (KA)			3	3	10	12	20	25	50			50
기계 생활 (시간)			5000	5000	5000		3000		2000			1000
전기 수명 (시간)			1000	1000	1000		600		300			/
작동 토크 (N.M)			3.5	3.5	6.5	10	15		27			60
체중 (kg) (핸들없이)		3p	0.32	0.39	0.88	1.6	3.8	4.2	10.5	10.5	16	31	31	42
체중 (kg) (핸들없이)		4p	0.34	0.41	1.1	2	4.6	5	13	13	20	40	40	49

HGL Series Load Isolation Switch

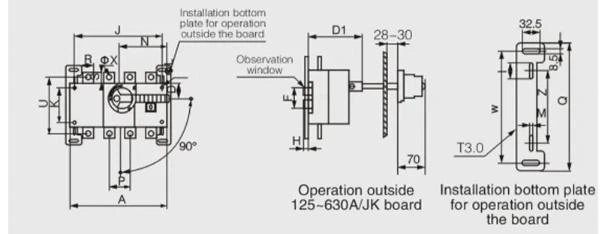

투기.	하단 보드의 치수
125 ~ 630a	1	M	Z	W	Q
125a	55	5.5	85	190	218
160a	55	5.5	85	190	218
200a	55	5.5	85	190	218
250A	55	5.5	85	190	218
315a	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630a	60	6.5	130	240	270

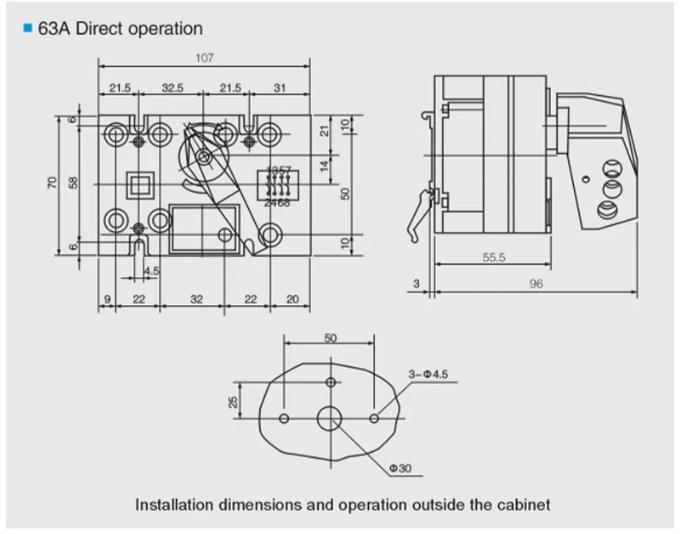

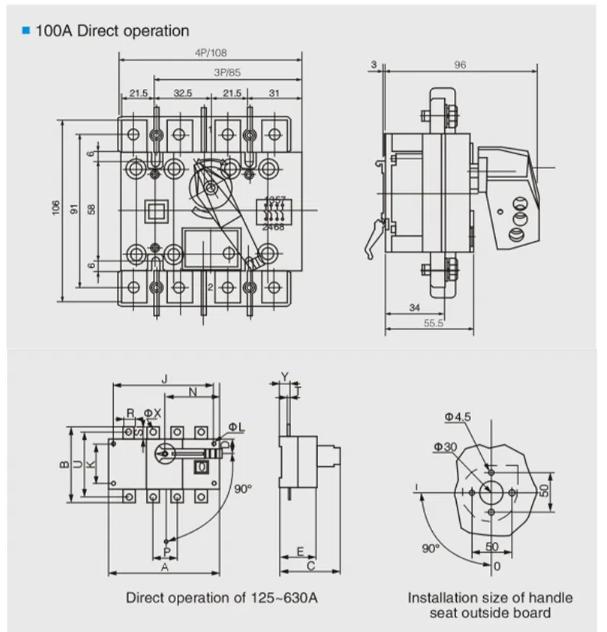

투기.	전체 및 설치 차원
~ 안에	A	A1	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φx	Y	F	H
125A/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
125A/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
160a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
160a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
200a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
200a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
250A/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
250A/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
315a/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
315a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
400A/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
400A/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
500A/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
500A/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
630a/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
630a/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
