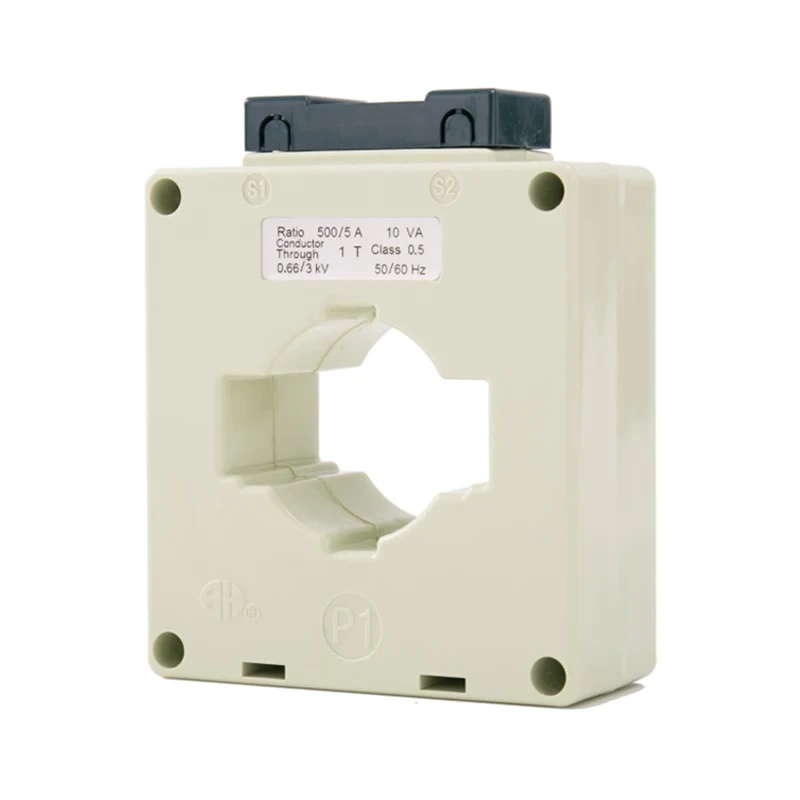

BH-0.66 시리즈 I 전류 변압기는 다양한 산업 응용 분야에서 전류의 정확한 측정 및 모니터링을 위해 설계된 정밀 기기입니다. 이 현재 변압기는 신뢰할 수있는 성능과 장기 내구성을 보장하기 위해 고품질 재료와 고급 기술로 제작되었습니다.
. 높은 정확도 : BH-0.66 시리즈 I 전류 변압기는 현재 측정에서 높은 정확도를 제공하므로 정밀도가 필수적인 중요한 응용 분야에 적합합니다.
. 광범위한 응용 범위 : 이러한 현재 변압기는 전력 분배, 에너지 관리 및 장비 모니터링을 포함한 광범위한 산업 환경에서 사용할 수 있습니다.
. 컴팩트 한 디자인 : BH-0.66 시리즈 I Current Transformers의 소형 디자인은 성능을 손상시키지 않고 타이트한 공간에 쉽게 설치할 수 있습니다.
. 강력한 구조 : 가혹한 작동 조건을 견딜 수 있도록 구축 된이 현재 변압기는 도전적인 환경에서도 내구성이 뛰어나고 신뢰할 수 있습니다.
. 쉬운 통합 : BH-0.66 시리즈 I Current Transformers는 기존 전기 시스템에 쉽게 통합 할 수 있도록 설계되어 프로젝트를 개조하거나 업그레이드하는 데 이상적입니다.
단일 또는 멀티블뿐만 아니라 버스 바를 맞출 수 있도록 스텝 윈도우가있는 직사각형 모양. 메인 애플리케이션은 미터링 및 계측이며, 더 많은 응용 프로그램을위한 6 가지 크기의 6 가지 크기로 가득 찬 에폭시 수지로 가득 차 있습니다.
|

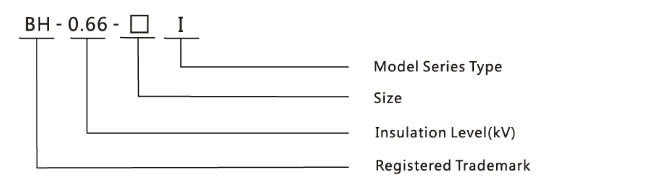

모델 |

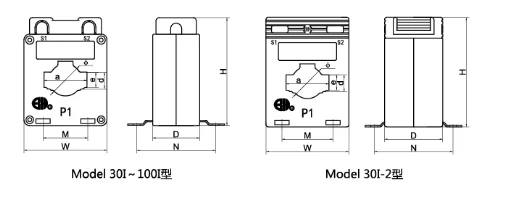

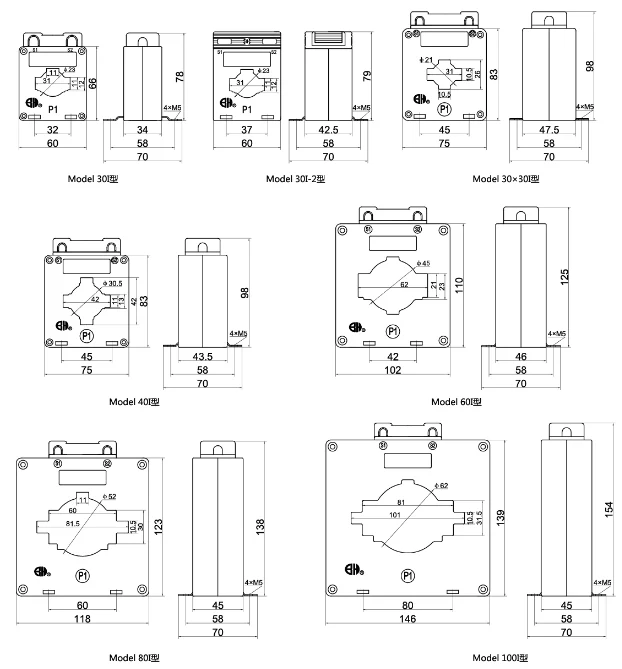

개요 차원 (MM) | 창 치수 (mm) | 설치 차원 (MM) | 설치 방법 | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | 에이 b c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | 에이 BE | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A B e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A B e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A B e |
| 모델 | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| 케이블 직경 | φ23 | φ21 | φ30.5 | φ45 | φ52 | φ62 | φ23 | |
| Max Bushar 크기/수량 | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| 정확도 클래스 | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2S 0.5 1 | |
| 1 차 전류/보조 현재 (a) |
평가 부담 (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
