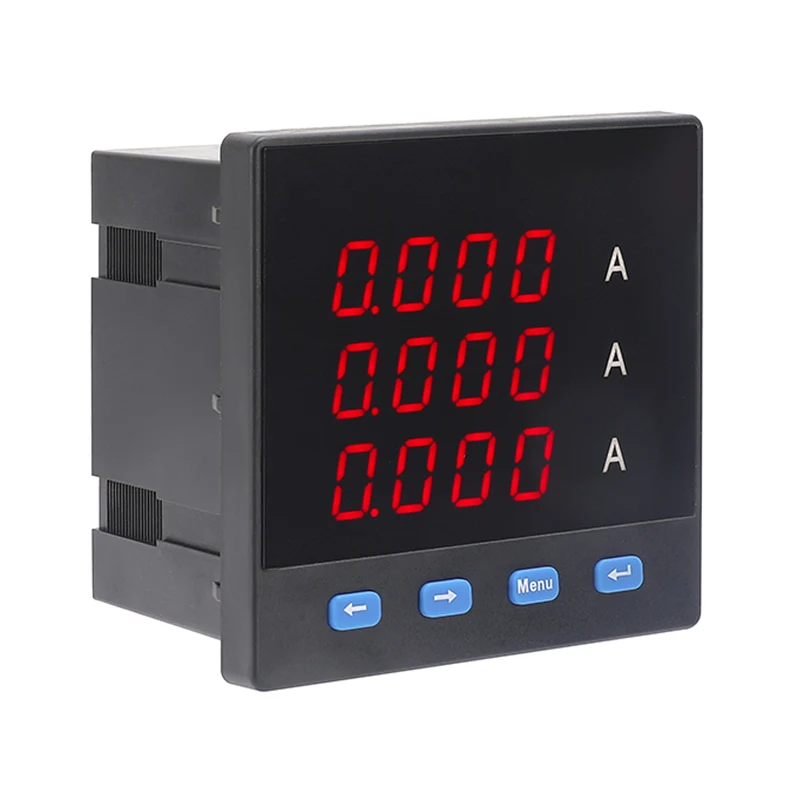

3 상 전류계

3 상 전력 시스템에서 전류를 정확하게 측정하고 모니터링하는 데 필수적인 도구입니다. 각 단계에서 전류 흐름에 대한 정확한 판독 값을 제공하도록 설계된이 미터는 산업 및 상업 및 상업용 전기 시스템의 효율적이고 안전한 작동을 보장하는 데 중요한 역할을합니다.

개요 및 장착 치수

테이블 설치 크기 (MM)

일반적인 기술 데이터

1. 작업 전원 공급 장치 : AC220V ± 10% 50/60Hz

2. 전력 소비 : <1.5W

3. 정확도 : RMS 측정 0.5% 등급

4. 작업 환경 : -10 ° C ~ 50 ° C

5. 저장 환경 : -20 ° C ~ 75 ° C

6. 단열재 :> 5mΩ

도움말을 표시합니다

전류계 디스플레이 모드에 대한 설명

• 디스플레이 값 <10a, 3 데시 말이 표시되면 (예 : x.xxx a

• 10a≤display 값 <100a, 2 개의 소수점이 표시되면, 즉 xx.xx a

• 100a≤display 값 <1000a, 1 소수점이 표시되면, 즉 xxx.x a

• 1000a≤displayed 값 <10000a가 표시되면 소수점이 표시되지 않습니다. 즉, xxxx a

• value wrang +10000a가 표시되면 KA 표시기가 밝아지고 디스플레이는 다음과 같습니다. xx.xx ka

전압계 디스플레이 모드에 대한 설명

• 디스플레이 값 <1kv, 1 소수점이 표시되면, 즉 xxx.x v

• 1kv≤display 값 <10kv가 표시되면 소수점이 표시되지 않습니다. 즉, xxxx v

• 10kv≤ 디스플레이 값 <100kv 인 경우 KA 표시기가 밝아지고 디스플레이는 다음과 같습니다. xx.xx kv

• 100kv≤ 디스플레이 값 <1000kV 인 경우 KA 표시기가 밝아지고 디스플레이가 읽습니다. xxx.x kv

• 값이 1000kV에 표시되면 KA 표시기가 밝아지고 디스플레이는 다음과 같습니다. xxxx kv

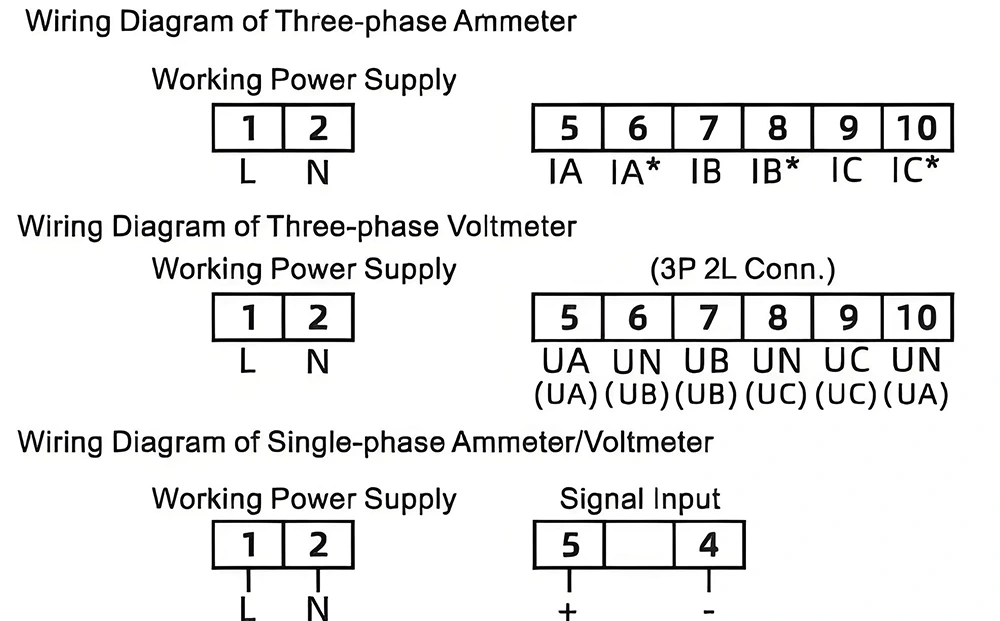

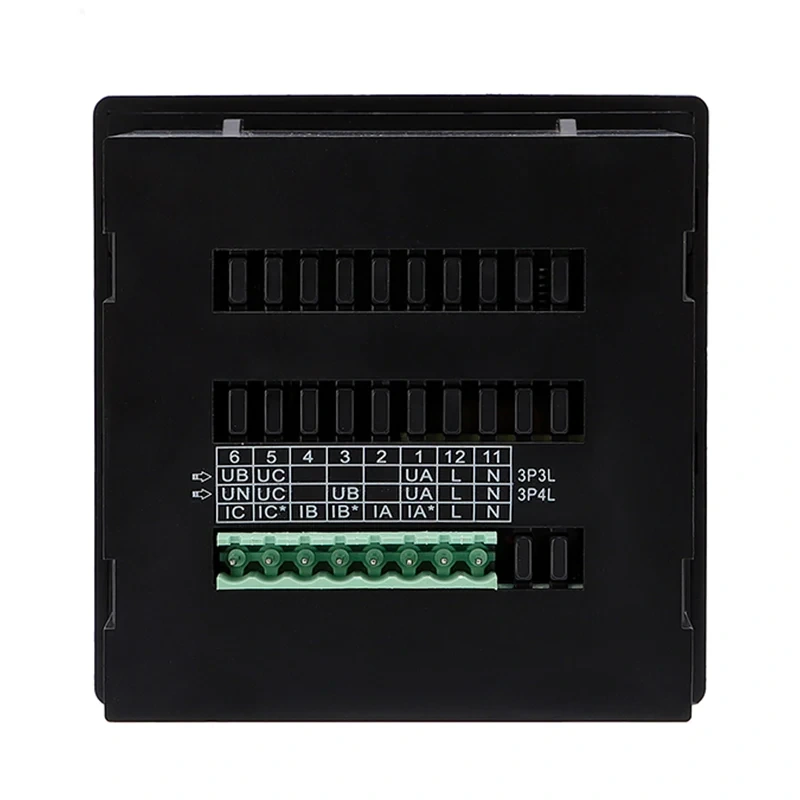

배선 다이어그램

제품 세부 사항
