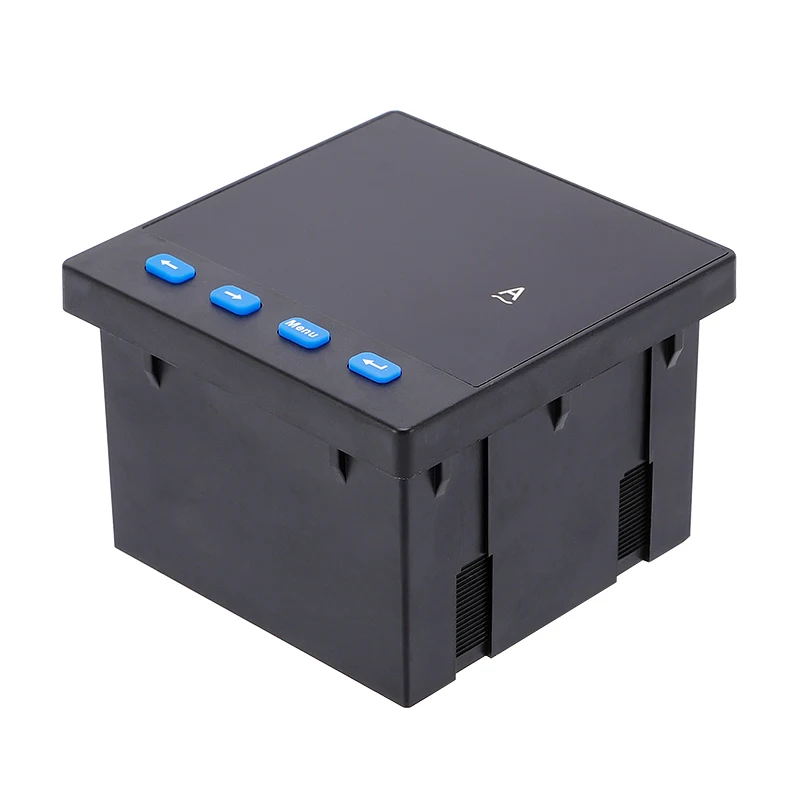

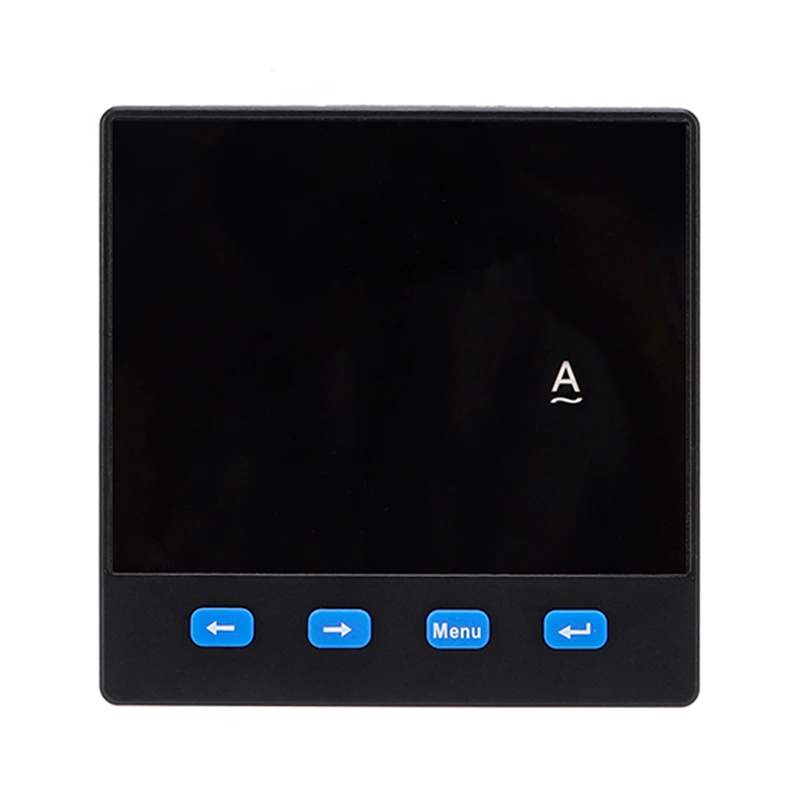

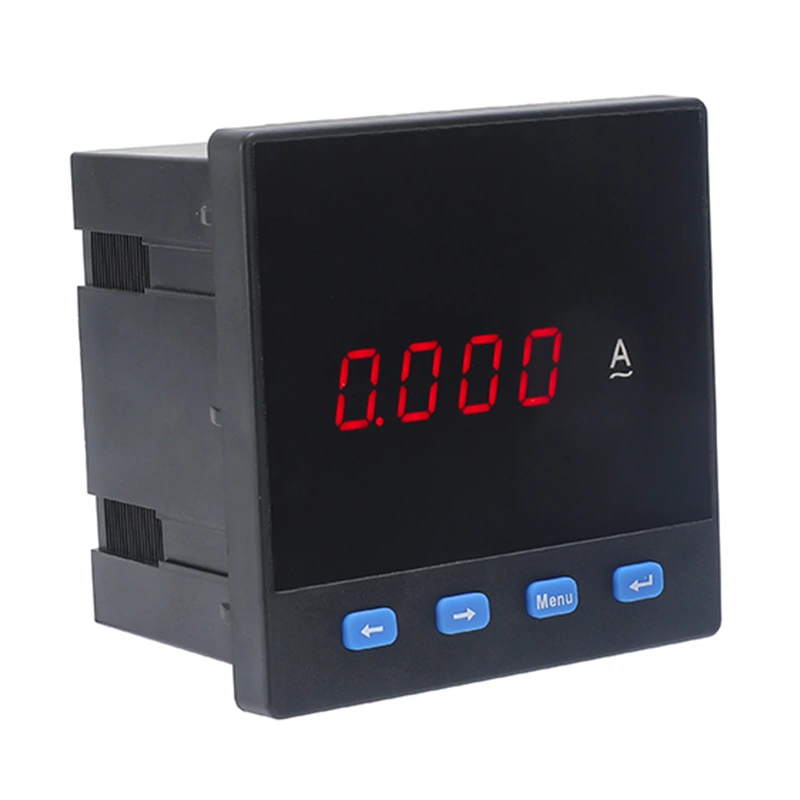

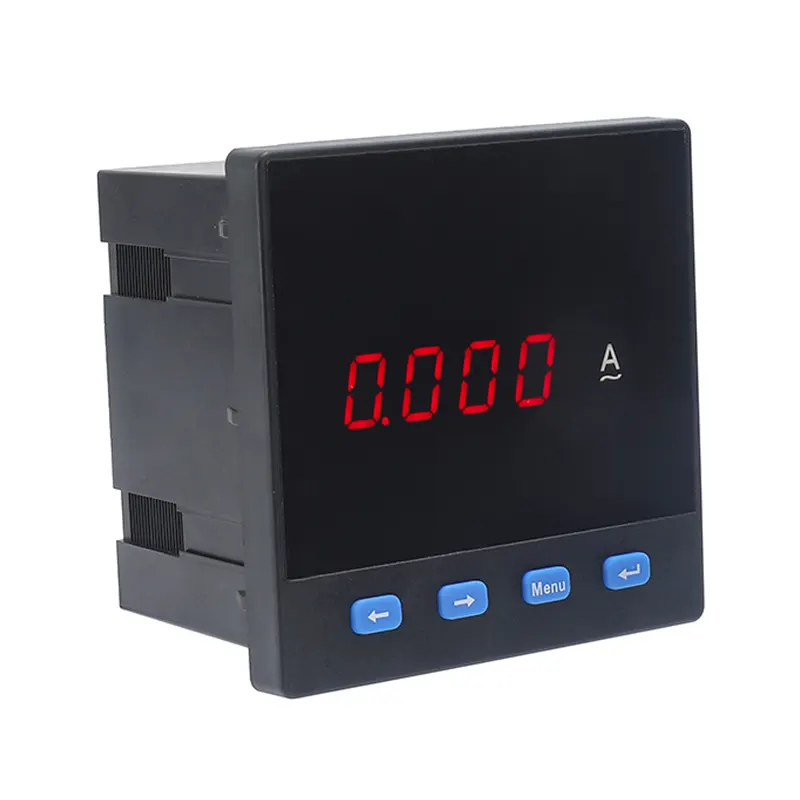

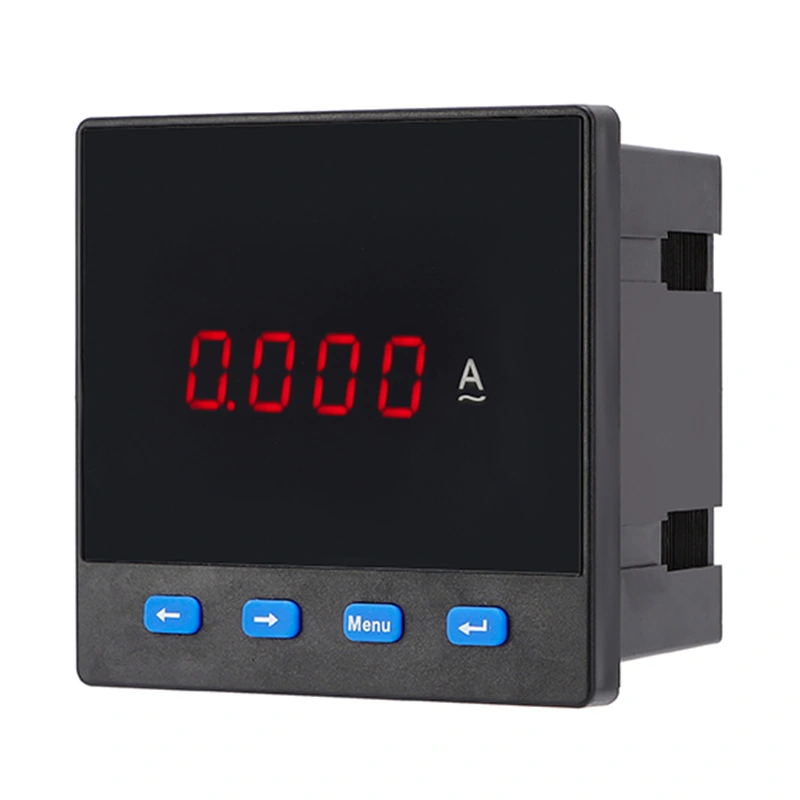

단상 전류계

단일 위상 전류계는 단상 회로에서 전류를 측정하도록 설계된 정밀 기기입니다. 전기 흐름을 모니터링하고 제어하기 위해 다양한 산업 및 상업용 응용 분야에서 널리 사용됩니다. 소형 설계와 높은 정확도로 단일 상자는 효율적인 전력 관리를 위해 안정적이고 실시간 측정을 제공합니다.

개요 및 장착 치수

테이블 설치 크기 (MM)

일반적인 기술 데이터

1. 작업 전원 공급 장치 : AC220V ± 10% 50/60Hz

2. 전력 소비 : <1.5W

3. 정확도 : RMS 측정 0.5% 등급

4. 작업 환경 : -10 ° C ~ 50 ° C

5. 저장 환경 : -20 ° C ~ 75 ° C

6. 단열재 :> 5mΩ

도움말을 표시합니다

전류계 디스플레이 모드에 대한 설명

 디스플레이 값 <10a, 3 데시 말이 표시되면, 즉 X.XXX A

 10a≤display 값 <100a, 2 개의 소수점이 표시됩니다. 즉, xx.xx a

 100a≤display 값 <1000a, 1 소수점이 표시되면, 즉 xxx.x a

 1000a≤ 디스플레이 값 <10000a, 소수점이 표시되지 않음, 즉 xxxx a.

 value wrange10000A가 표시되면 KA 표시기가 밝아지고 디스플레이가 읽습니다. xx.xx ka

전압계 디스플레이 모드에 대한 설명

 디스플레이 값 <1kv, 1 소수점이 표시되면, 즉 : xxx.x v

 1kv≤display 값 <10kv가 표시되면 소수점이 표시되지 않습니다. 즉, xxxx v

 10kv≤display 값 <100kv는 KA 표시기가 밝아지고 디스플레이는 다음과 같습니다. xx.xx kv

 100kV≤ 디스플레이 값 <1000kV는 KA 표시기가 밝아지고 디스플레이는 다음과 같습니다. xxx.x kv

 값이 1000kV 이상 표시되면 KA 표시기가 밝아지고 디스플레이가 읽습니다. xxxx kv

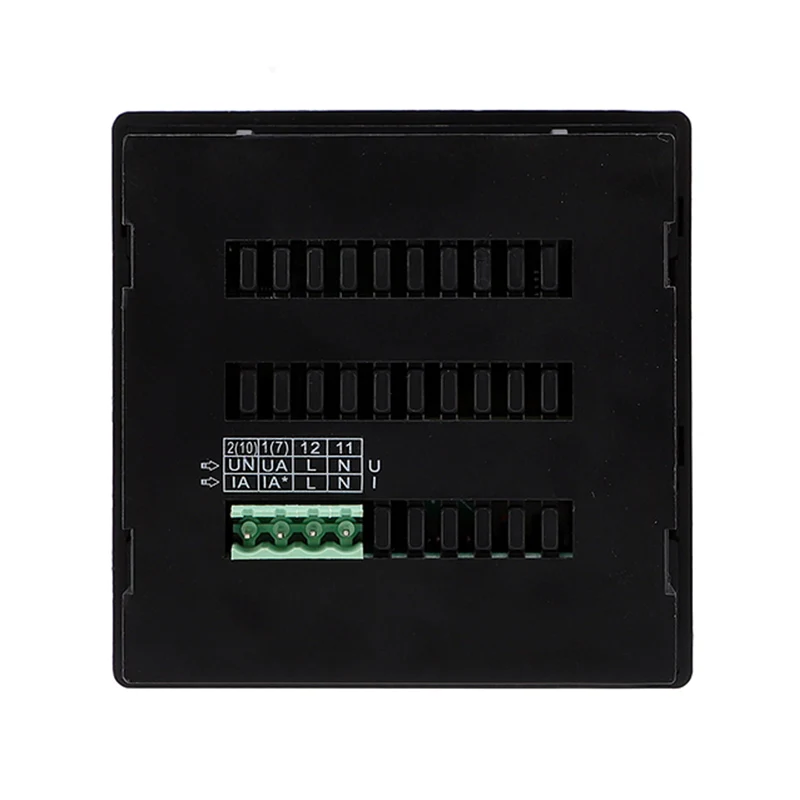

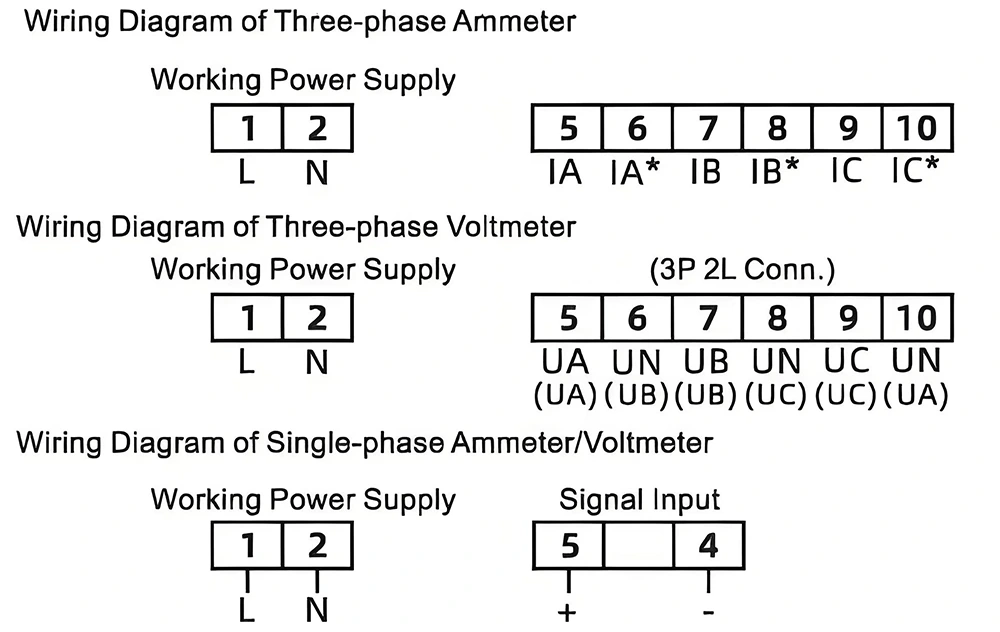

배선 다이어그램

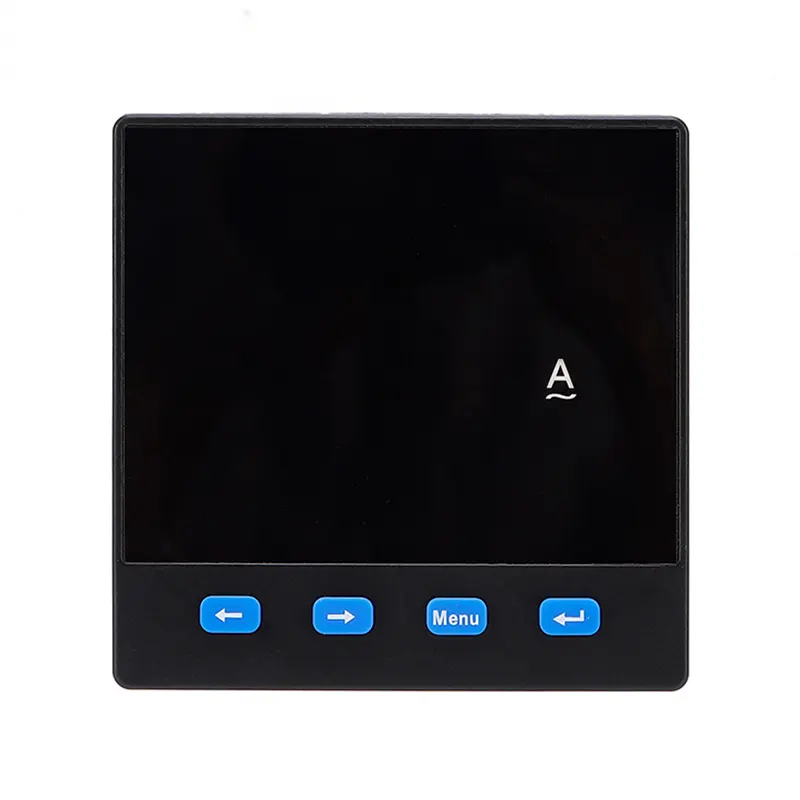

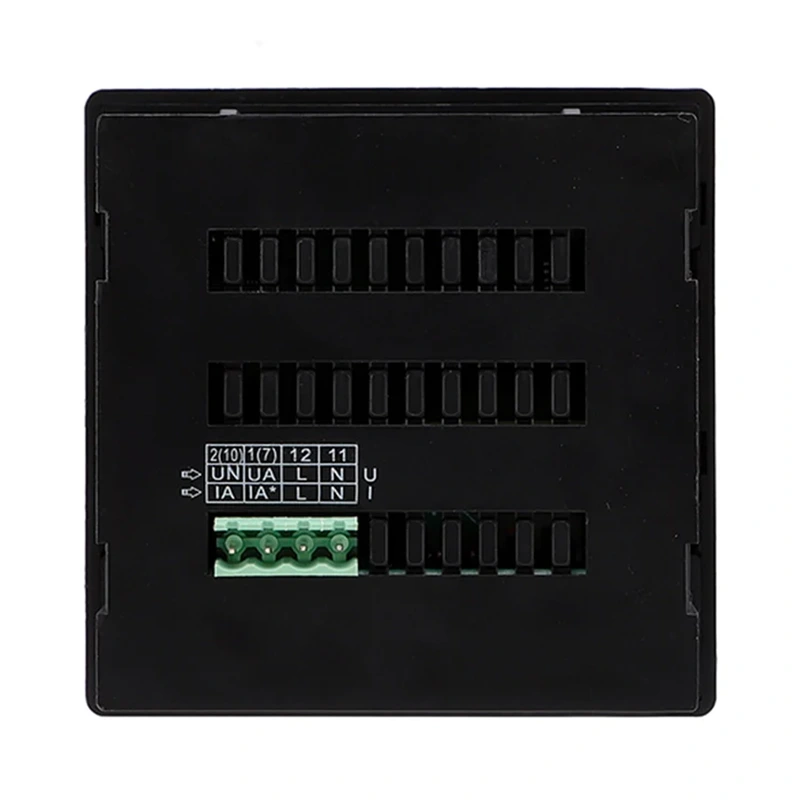

제품 세부 사항
